Skensystem

Skensystem

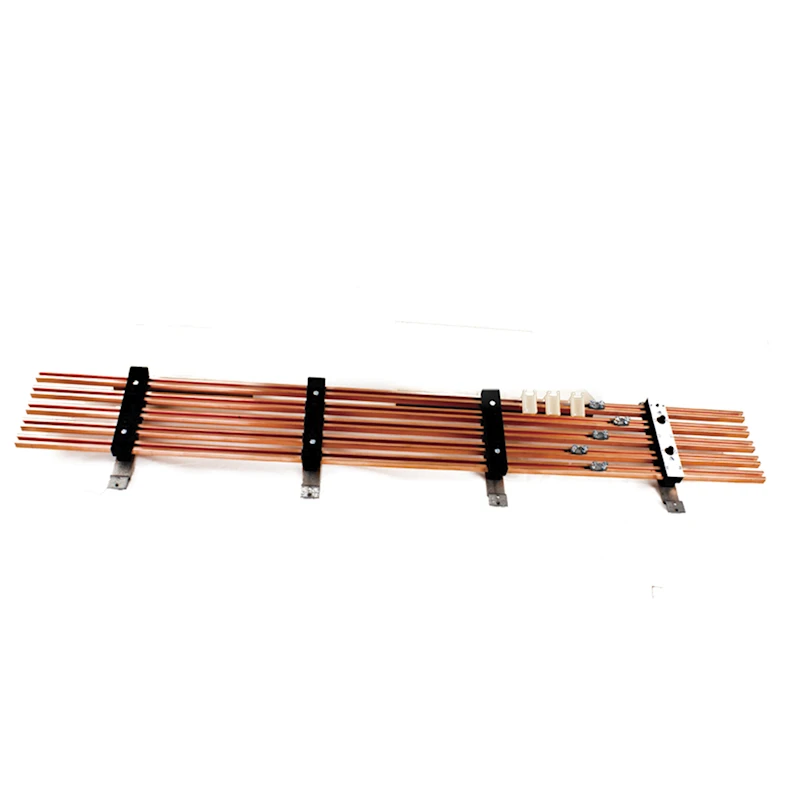

Skenor av massiv rundkoppar

Skensystem med skenor av massiv rundkoppar. Används som samlingsskenor i fördelningslådor av typ HPK och UNIK. Används för noll- och skyddsledarskenor i 20 mm-systemet.

Skenorna levereras i önskad längd. Samlingsskenornas längd är summan av samtliga breddmått för fördelningslådor med tillägg av 4 mm för varje mellanrum för stagningsfläns (kapslingsmellanrum). Toleransområde = minus 10 mm.

Vid användning av änd- och bärflänsar behövs också bussning BN2012.



Läs mer
Välj produkt

Produktbeskrivning

Skenorna levereras i önskad längd.
Samlingsskenornas längd är summan av samtliga breddmått för fördelningslådor med tillägg av 4 mm för varje mellanrum för stagningsfläns (kapslingsmellanrum). Toleransområde = minus 10 mm.
Via användning av änd- och bärflänsar behövs också bussning BN2012.

Produktbeskrivning

Skenorna levereras i önskad längd.
Samlingsskenornas längd är summan av samtliga breddmått för fördelningslådor med tillägg av 4 mm för varje mellanrum för stagningsfläns (kapslingsmellanrum). Toleransområde = minus 10 mm.

Detaljer

Beteckning

SS12

E-nummer

2368201

Material

Koppar

Area

113 mm²

Märkström

275 A

Tillbehör

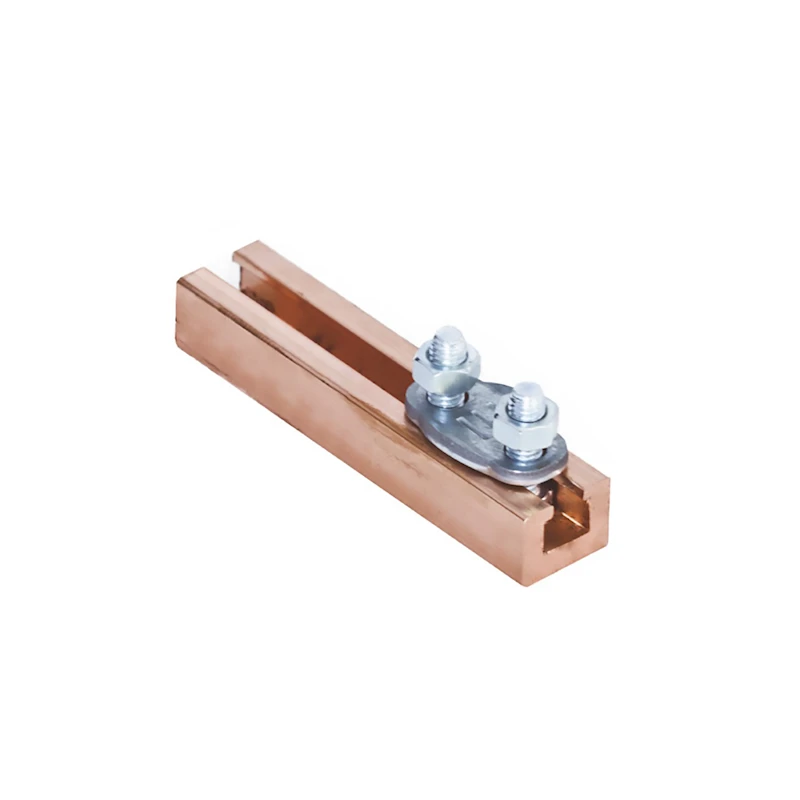

Isolerrör IRP12, Kopplingsklämma 3x25 mm² KK12/25, Kopplingsklämma 3x70 mm² KK12/70, Ändfläns SÄM21, Bärfläns SM21, Bussning BN2012

Beteckning

SS20

E-nummer

2368251

Material

Koppar

Area

314 mm²

Märkström

630 A

Tillbehör

Isolerrör IRP20, Kopplingsklämma 3×25 mm² KK20/25, Kopplingsklämma 2×185 mm² KK20/185, Ändfläns SÄM21, Bärfläns SM21

Artikellista

    Artikelnr. Beteckning E-nummer Area Märkström Tillbehör
    SS12 SS12 2368201 113 mm² 275 A Isolerrör IRP12, Kopplingsklämma 3x25 mm² KK12/25, Kopplingsklämma 3x70 mm² KK12/70, Ändfläns SÄM21, Bärfläns SM21, Bussning BN2012
    SS20 SS20 2368251 314 mm² 630 A Isolerrör IRP20, Kopplingsklämma 3×25 mm² KK20/25, Kopplingsklämma 2×185 mm² KK20/185, Ändfläns SÄM21, Bärfläns SM21
