Energimätare

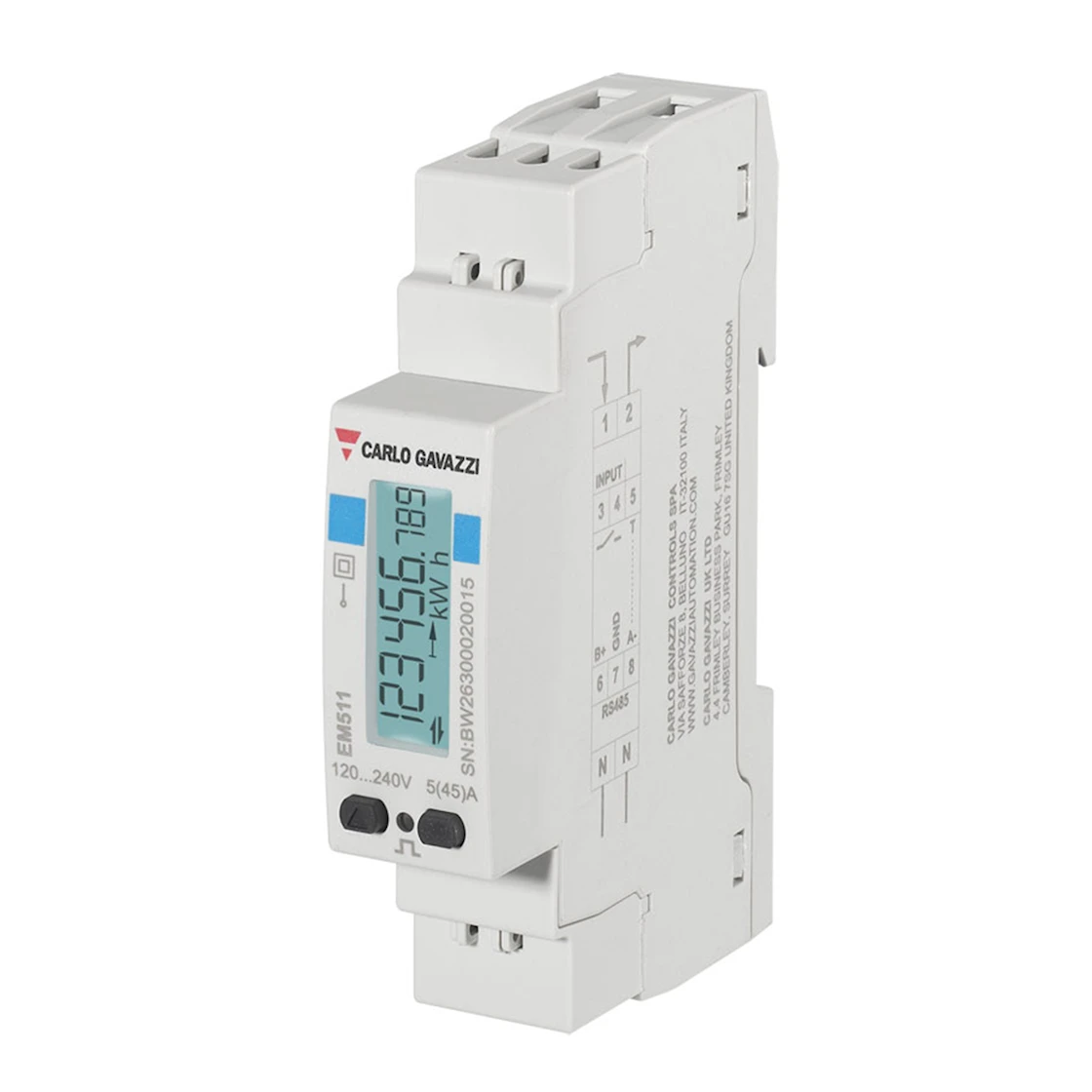

EM511AV81XM1PFA

EM500-serien består av EM511 för direktmätning (1-fas), EM530 för trafomätning och EM540 för direktmätning (3-fas). Det är kompakta och användarvänliga 3-fas energimätare med hög noggrannhet. Mätninga ... Läs mer
E-nummer:
Lagerstatus:
Snart i lager

EM500-serien består av EM511 för direktmätning (1-fas), EM530 för trafomätning och EM540 för direktmätning (3-fas). Det är kompakta och användarvänliga 3-fas energimätare med hög noggrannhet. Mätningar visar en tydlig display och energi presenteras med en upplösning av 1 Wh.

EM530 och EM540 är utrustade med smarta funktioner som t ex den inbyggda installationsguiden och ett programmeringsflöde som hjälper till att reducera tiden för konfiguration. För att minska risken för installationsfel så varnar mätaren ifall inkopplingen är felaktig. Kapslingen är endast 3 moduler bred och täcklocken för anslutningarna är nu integrerade luckor som inte riskerar att försvinna.

EM530 och EM540 är utvecklade och framtagna för att ytterligare komplettera vårt breda sortiment av energimätare och för att även fortsättningsvis kunna möta marknadens behov för energimätning, loggning och analys.  Med sina egenskaper passar mätarna mycket bra i applikationer för lastbalansering, debiteringsmätning (IMD), solenergi och energieffektivisering. För kommunikation till andra system så finns EM500-serien tillgänglig med Modbus och med M-Bus. Anslutningarna för kommunikation är smart integrerade i frontluckan som även används för plombering.



Egenskaper

  • EM530 klass 0,5S (kWh) enligt EN62053-22, klass 2 (kvarh) enligt EN62053-23
  • EM540: Klass 1 (kWh) enligt EN62053-21, klass 2 (kvarh) enligt EN62053-23
  • EM530: max primärström 10 000 A
  • EM540: direktanslutning upp till 65 A
  • Mäter förbrukad och producerad energi
  • Spänningsmätning: upp till 415 V L-L, självförsörjd manöverspänning
  • Mäter nollström
  • Förbrukningsmätning: kWh, kvarh, kVAh och kWh/fas
  • Mätningar: A, An, W, VA, VAr, VLL, VLN, PF, Hz, THD
  • Övertoner: THD A/V (upp till 15:e övertonen)
  • Drifttidsmätning av förbrukad och producerad energi: 8+2 DGT
  • Utgångar: puls/larm (O1), RS485 Modbus (S1) eller M-Bus (M1)
  • Programmerbar display



EM500-serien finns med olika mätprinciper för energimätning

  • PFA-version är debiteringsgodkänd och anpassad för ren förbrukningsmätning.
  • PFB-version är debiteringsgodkänd och mäter förbrukning och produktion, faserna summeras separat.
