Gängsäkringcentraler HGB/HGC
HGB3-3

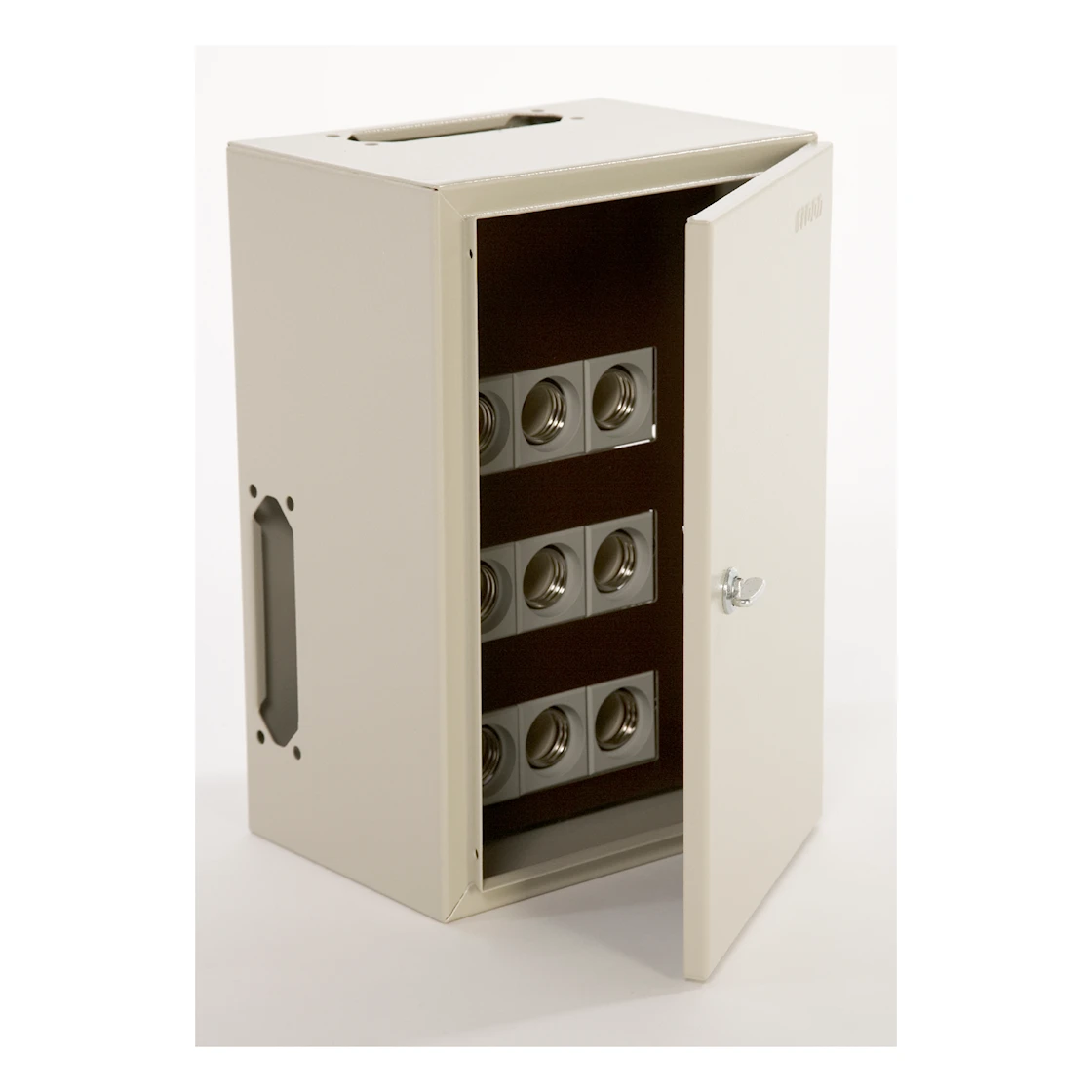

Gängsäkringscentralerna med klassning IP43 är utrustade med komplett PE-N-utrustning för max utgående grupper där noll- och skyddsledarskenor är bestyckade med bygelklämmor motsvarande antalet grupper i centralen. Säkringselementen i centralerna är utförda med en genomgående fasskena, för märkström 160 A, med anslutningsklämmor för mittanslutning på fasskenan.
Lådorna är anpassade och levereras för 5-ledarsystem, TN-S. Vid behov av 4-ledarsystem, TN-C, måste PE och neutralskenan anpassas enl. standarden. Beröringsskydd är av isolermaterial. Centralerna levereras med självhäftande gruppschema och ingår i Eldon Installations centralsystem, HPK.
Om manöversäkringar vid fjärrvärmemätning och liknande behövs, används säkringslådan HSU25, GII eller HSU63, GIII tillsammans med plomberingsdetaljerna HLD1.
Skisser på servis- och fördelningslösningar återfinns under nedladdningar längre ner på sidan.
