Mekaniskt kopplingsur dygnsfunktion

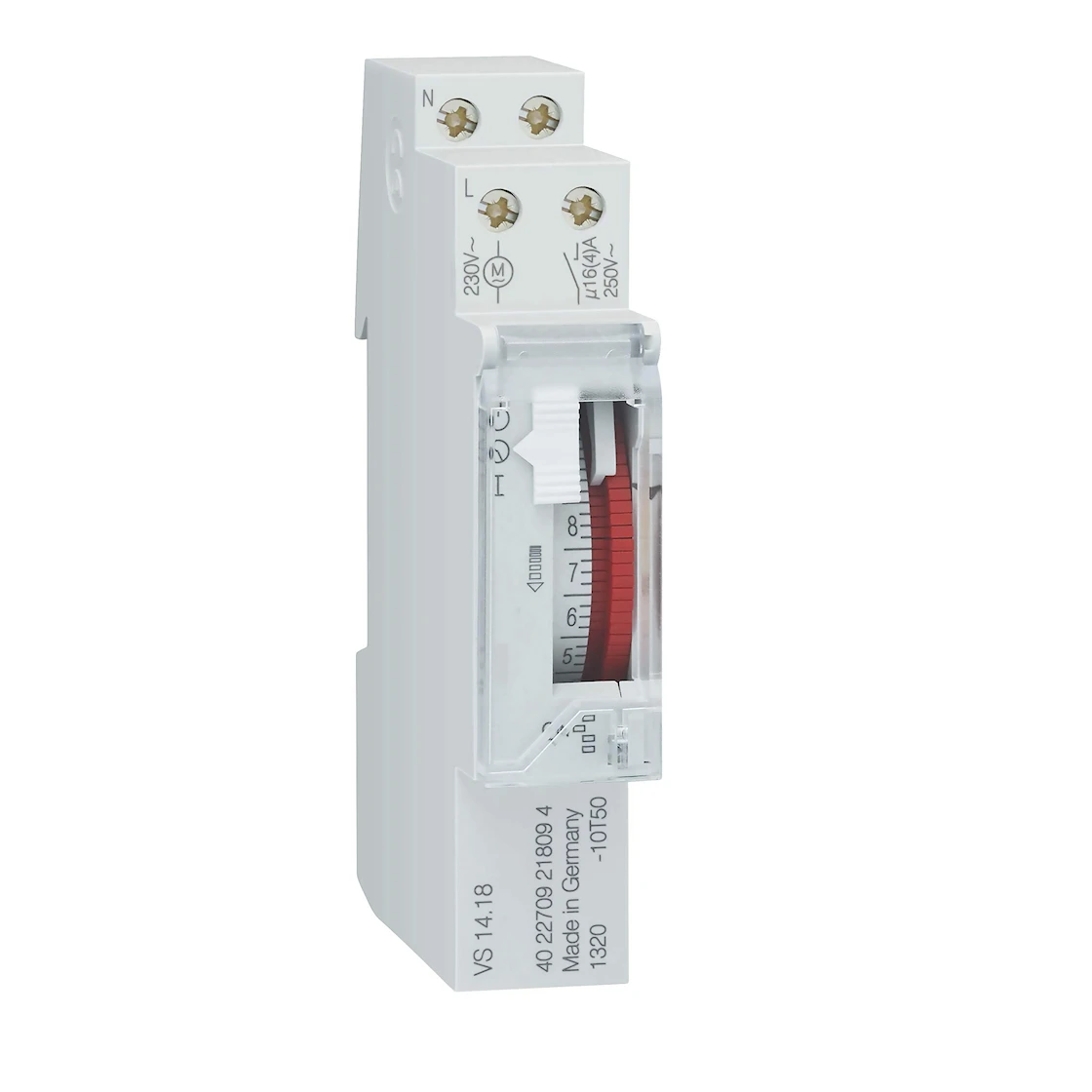

ETAD11 kopplingsur med dygnsfunktion

Mekaniskt (analogt) dygnsur med kompakta mått och gångreserv. För montage på DIN-skena i normcentraler eller direkt på vägg.

Dagligt program
Smalt format 17,5 mm
Fångstinställningsknappar
Manuell förbikopplare Permanent ON/Permanent OFF/AUTO
Enheten passar för speciell användning av följande uppgifter: Belysning av privata och industriella områden, belysning av gatu- och skyltfönster, reglering av luftkonditionering, spolning, motorer, pumpar, anläggningar och maskiner samt för att simulera närvaro etc. Enheten är inte kvalificerad för säkerhetsrelevanta uppgifter såsom nöddörrar, brandskyddsutrustning.

Strömförbrukning (verklig effekt) - 0,4 W
Strömbrytare (potentialfri) - Vanligt vid öppen, gap < 3mm (µ)
Manuell förbikopplare
Permanent ON / Permanent OFF / AUTO

Växlingskapacitet:
Resistiv belastning
16 A / 250 V~ vid cos?=1
Induktiv belastning
16 A / 250 V~ vid cos?=1

2,5 A / 250 V~ vid cos?=0,6

Min. koppllingseffekt - 1000 mW (10 V / 10 mA)
Glödlampslast, halogenlampa - 2000 W
Lysrör okompenserad - 1000 W
luorescerande lampaserier kompenserade - 750 W

LED (230V ~) / CFL - 200 W
E-Minsta kopplingsintervall - 15 minuter
Tidsbas - Quartz
Strömbackup (vid 20 °C) Tillåten omgivningstemperatur - ±1 Sec./day

Driftläge
1 BSTU
(DIN EN 60730-1)

(DIN EN 60730-2-7)

Grad av kontaminering - 2
(DIN EN 60730-1)

Nominell överspänning - 4 kV
(DIN EN 60730-1)

Tillåten omgivningstemperatur hus mellan –10 +50 °C
Noggrannhet (vid 23 °C)
approx. 100 h.
Strömbackup (vid 20 °C) Tillåten omgivningstemperatur
±1 sekunder/dag
