Normcentral DBQ
DBQ114N

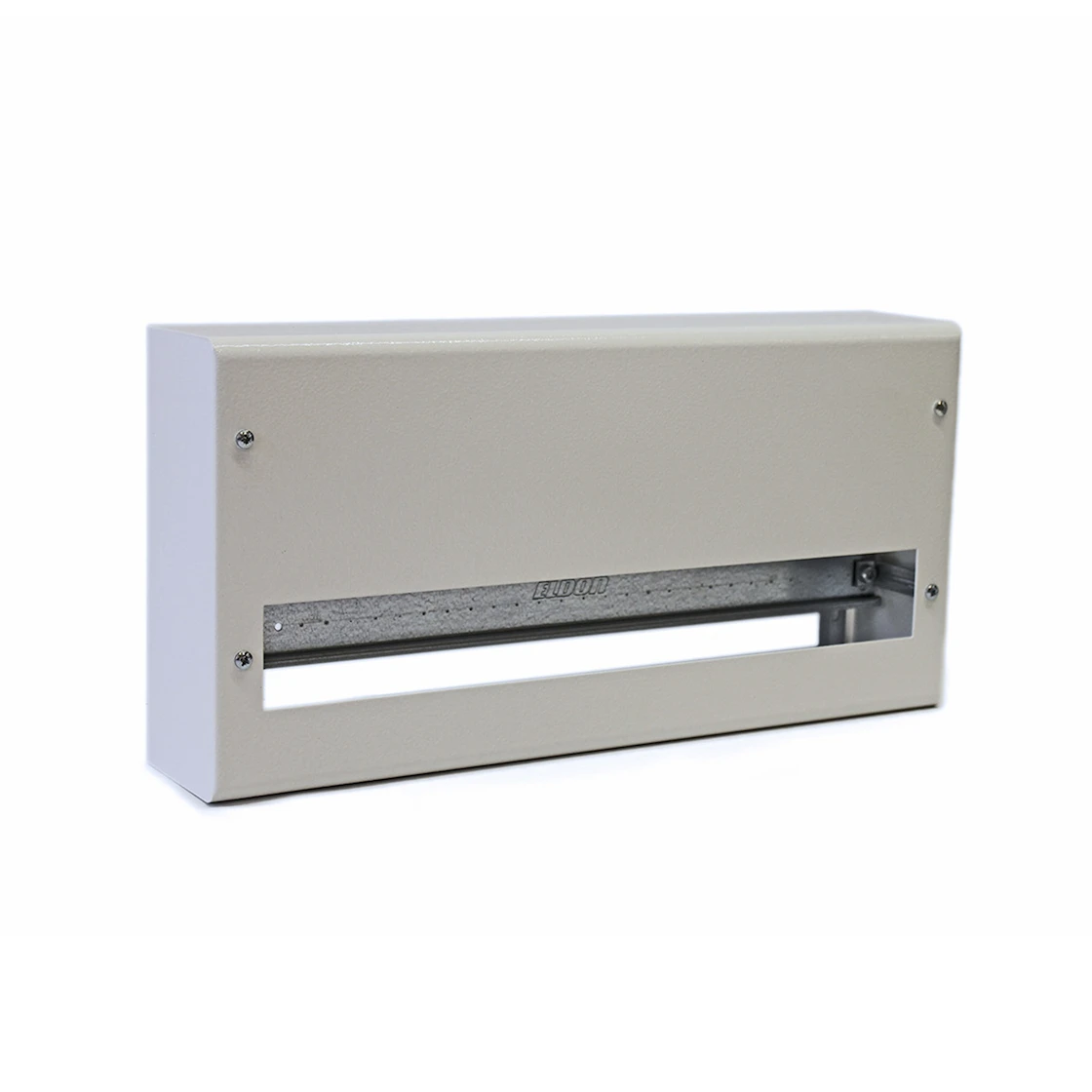

Normkapsling DBQ – Modern elcentral och ersättare till proppcentral
Normkapsling DBQ är en installationsvänlig normcentral och elcentral för professionell elfördelning. Den är särskilt framtagen som en ersättare till äldre proppcentraler och diazed-centraler i hus från 1960-, 1970- och 1980-talet.
Under flera decennier var Eldon marknadsledande inom elcentraler under 60-, 70- och 80-talet, och många av dessa centraler finns fortfarande installerade i svenska villor och fastigheter. Tack vare att DBQ har samma yttermått som tidigare modeller passar den direkt vid utbyte, vilket minimerar behovet av efterarbete som målning, spackling och anpassning av väggytor.
Detta gör DBQ till ett utmärkt val vid ROT-projekt, renoveringar och modernisering av äldre elanläggningar.
Kapslingen är godkänd upp till 80 A och är utrustad med PE-N-plint med snabbanslutning för snabb, säker och effektiv installation.
Optimal lösning för byte av elcentral i äldre hus
I många svenska bostäder från 1960-, 1970- och 1980-talet sitter fortfarande äldre proppcentraler. Vid byte till en modern normcentral är passform och montage avgörande för både tidsåtgång och slutresultat.
Normkapsling DBQ är anpassad för dessa installationer och:
- Passar i befintligt väggutrymme
- Täcker gamla infästningsytor
- Kräver minimalt efterarbete
- Förkortar installationstiden
Detta sparar både tid och kostnader för installatör och slutkund.
Enkel och effektiv installation
DBQ är konstruerad för att ge ett smidigt arbetsflöde vid montering och inkoppling. Den integrerade snabbanslutningen för PE och N gör installationen både snabb och säker.
För korrekt installation gäller:
- Minst 12 mm kabelavskalning
- Vid användning av hylsa ska även denna vara 12 mm
Den jordade stommen och den avtagbara kåpan ger god åtkomst vid montering. Kabel- och röranslutning kan göras via baksidan samt från alla fyra sidor. Utbrytningar finns både upptill och nedtill för maximal flexibilitet.
Stabil konstruktion och genomtänkt måttsättning
Normkapsling DBQ är tillverkad i slitstark, vitlackerad stålplåt och är avsedd för långvarig drift i både bostäder och tekniska miljöer.
Konstruktionen ger gott om plats för komponenter och ledningsdragning:
- Avstånd mellan DIN-skenor: 125 mm
- Utrymme undertill: 26 mm
- Stabil och jordad stomme
Resultatet är en säker, prydlig och lättservad elcentral.
Kapslingsklass och utförande
Normkapsling DBQ levereras som standard i utanpåliggande utförande med kapslingsklass IP30.
Vid komplettering med ryggplåt och dörr uppnås:
- IP41 (med tillbehör)
Detta gör kapslingen lämplig för både bostäder, kontor och teknikutrymmen.
Flexibilitet och kompatibilitet
DBQ är kompatibel med mediacentral MED, vilket möjliggör samlad installation av el och kommunikation i samma kapsling.
Vid behov av fler jord- och nollanslutningar kan kapslingen enkelt byggas ut med:

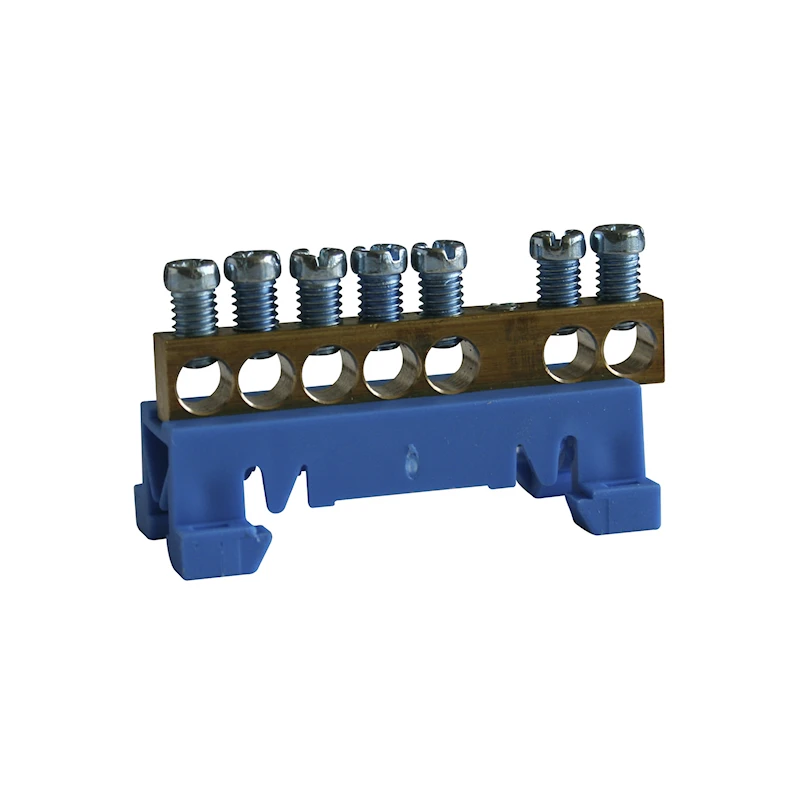

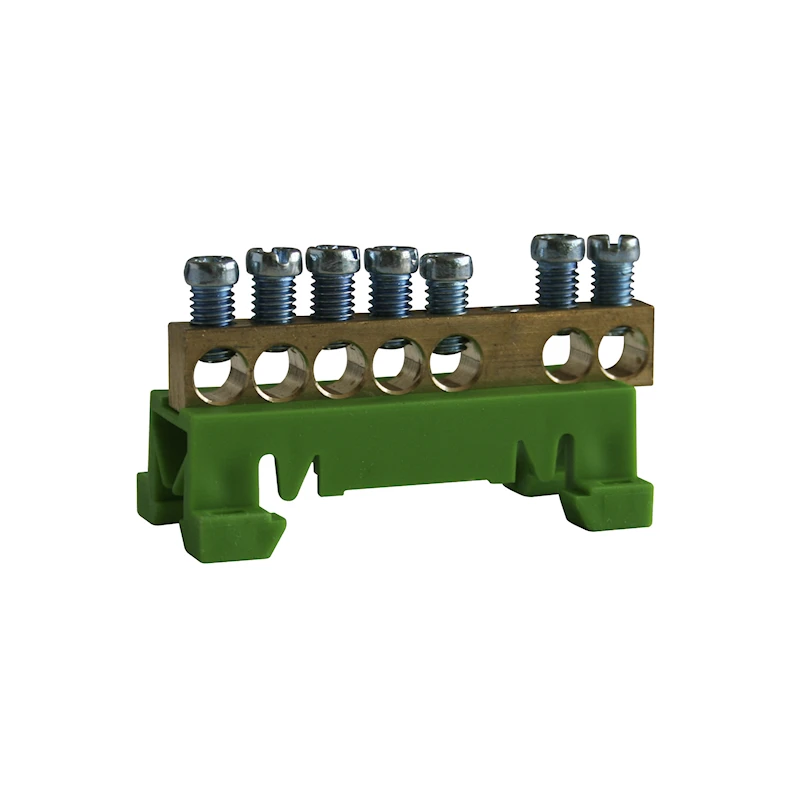

- NO17 eller PEO17 för skruvanslutning

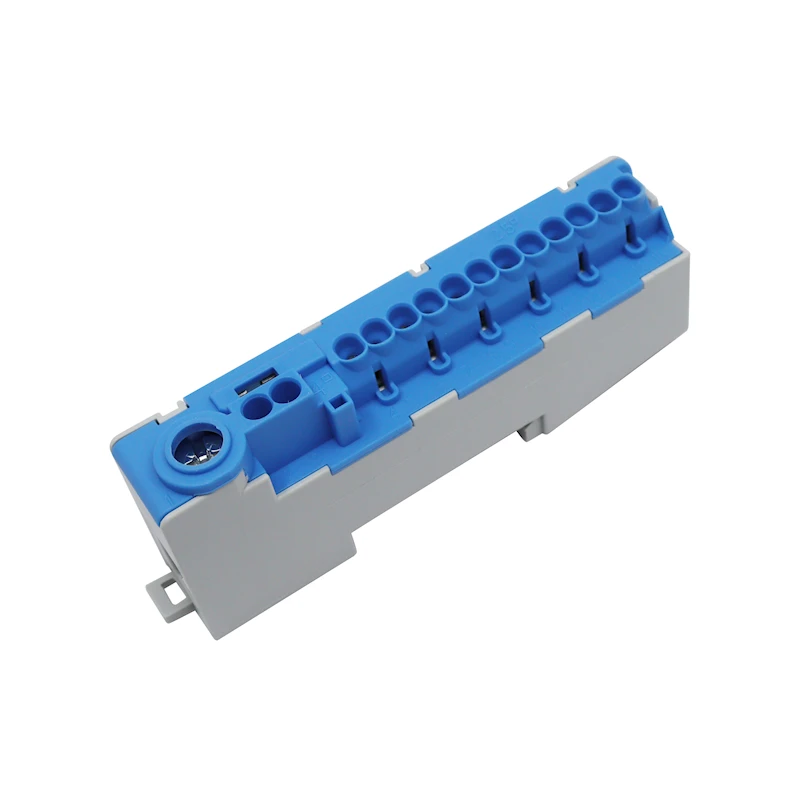

- ECT114N och ECT114PE för snabbanslutning
Detta ger hög flexibilitet och gör DBQ anpassningsbar även vid större eller mer komplexa installationer.
Brett sortiment av varianter
Normkapsling DBQ finns i flera utföranden med olika antal moduler och rader. Det gör det enkelt att välja rätt elcentral utifrån installationens storlek och tekniska krav.
Se tabellen nedan för fullständig översikt över tillgängliga modeller.
Fördelar med Normkapsling DBQ
- Modern normcentral och elcentral för bostäder och fastigheter
- Perfekt ersättare till äldre proppcentraler och diazed-centraler
- Samma yttermått som tidigare centraler
- Godkänd upp till 80 A
- Snabbanslutning för PE/N
- Enkel och tidsbesparande installation
- Robust konstruktion i stålplåt
- Kompatibel med mediacentral MED
- Finns i flera storlekar och varianter
