Normkapsling KV
KV9103

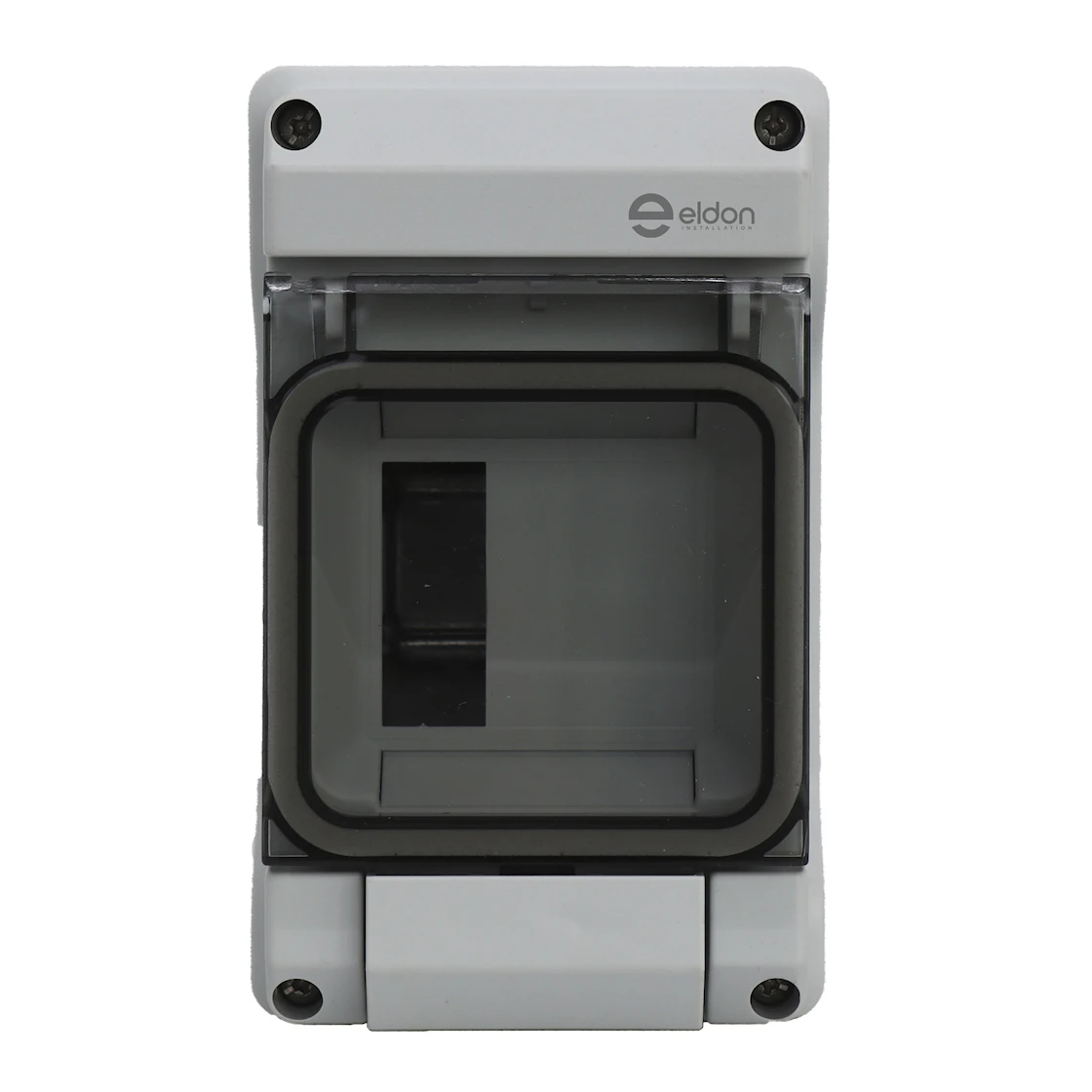

KV - Optimal Normkapsling för Krävande Miljöer
KV Normkapslingar är en serie högkvalitativa centraler utformade för att möta kraven på moderna elektriska installationer. De erbjuder överlägsen prestanda och säkerhet, med isolationsspänning upp till 690 V AC. Alla modeller är fullständigt isolerade enligt skyddsklass II och har IP65-klassning, vilket skyddar mot damm och vatten. Kapslingarna har membrangenomföringar för inkommande och utgående kabel samt en täckkåpa för att skydda och dölja kabel kabelingångarna.
Den robusta konstruktionen är både halogen- och silikonfri, vilket gör dem lämpliga för installation, både inomhus och utomhus i väderskyddad miljö. Serien av kapslingar finns i olika utförande och rader med storlekar från 3 till 54 moduler, vilket ger flexibilitet för olika installationsbehov.

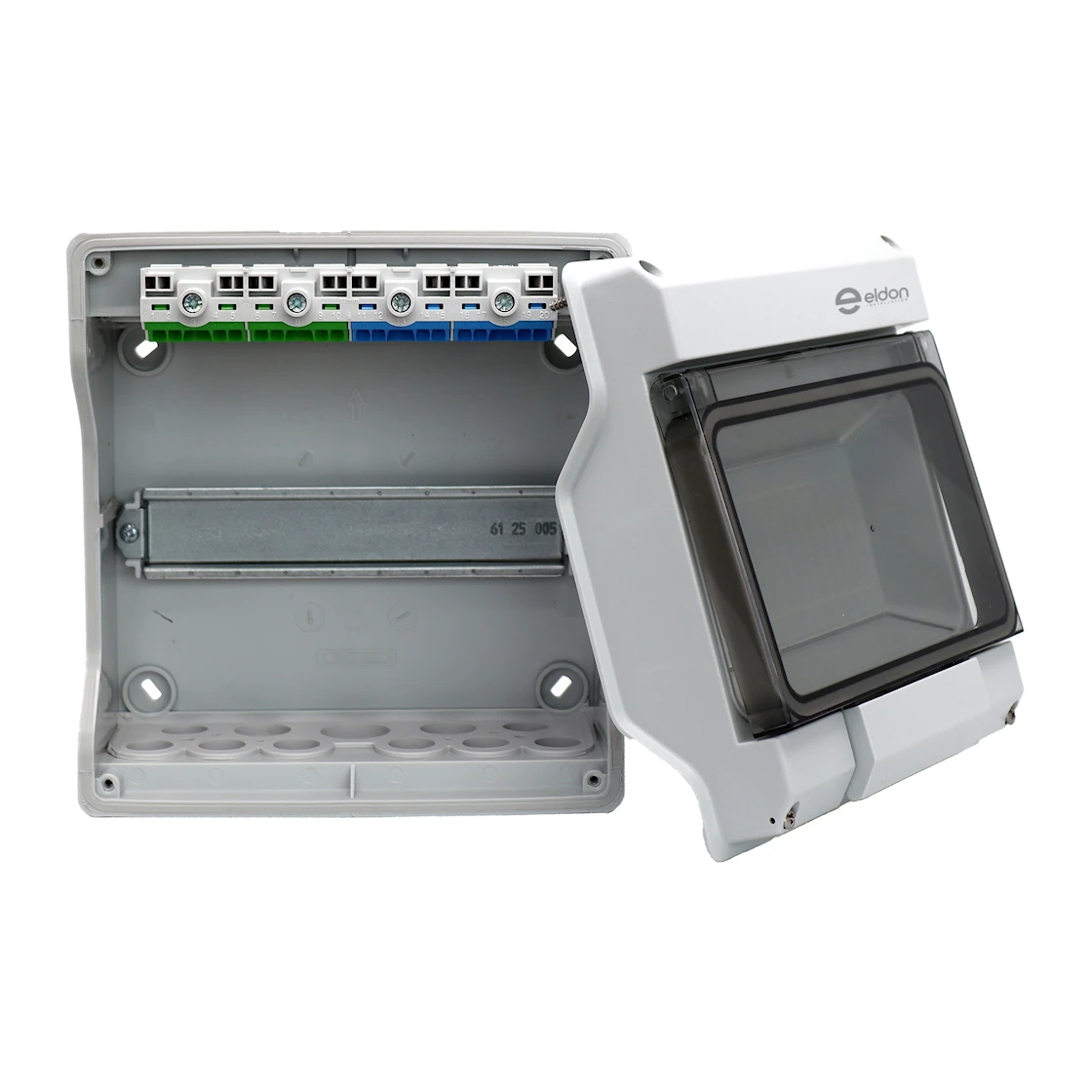

KV Normkapslingar är utrustade med FIXCONNECT®-plintteknik i kombination med skruvanslutningar för enkel och säker anslutning av PE- och N-ledare, som kan hantera ledare från 1,5 mm² till 25 mm². N-plintarna är delbara via överkopplingsbygel. De genomskinliga dörrarna av polykarbonat ger en tydligöversikt över installationen, vilket underlättar underhåll och inspektion. Tillbehörs fack i nederkant frånmodeller om 12 moduler och större.
Materialet har en temperaturbeständighet från -25 °C till +70 °C och uppfyller brandegenskapskrav enligt IEC 60 695-2-11 med en glödtrådsprovning på 750 °C och UL 94 V-2.
KV Normkapslingar är kompatibla med standarder som DIN EN 60670-24 och DIN 43871 för installation av utrustning upp till 63 A. De är idealiska för både kommersiella och industriella applikationer där tillförlitlighet och hållbarhet är av yttersta vikt.
Egenskaper
- Isolationsspänning: Upp till 690 VAC
- Märkström: Upp till 63 A (PE/N terminaler 75 A)
- Skyddsklass: II (fullständigt isolerad)
- PE/N terminaler: Snabbkoppling upp till 4 mm² (FIXCONNECT®). Delbara N-block
- Effektförlustkapacitet: Varierar mellan 10 W och 54 W beroende på modell och temperaturskillnad
- Material: Polystyren, halogen- och silikonfri. Dörr av transparant polykarbonat
- Färg: Grå, liknande RAL 7035
- IP-kapslingsklass: IP65 med integrerade membrangenomföringar
- Moduler: Varierar från 3 till 54 moduler (18 mm) beroende på modell
- Rader: 1 till 4-radigt utförande
- DIN-skenor: Ställbart djup om 50 eller 57 mm
- Temperaturbeständighet: -25 °C till +70 °C
- Relativ luftfuktighet: Upp till 50% vid +40°C, och upp till 100% vid +25°C.
- Ingående tillbehör: Kabeltäckkåpa, täckbricka, märkning och montageanvisning
- Tillbehör: Nyckellås och ventilations (kondens) plugg
