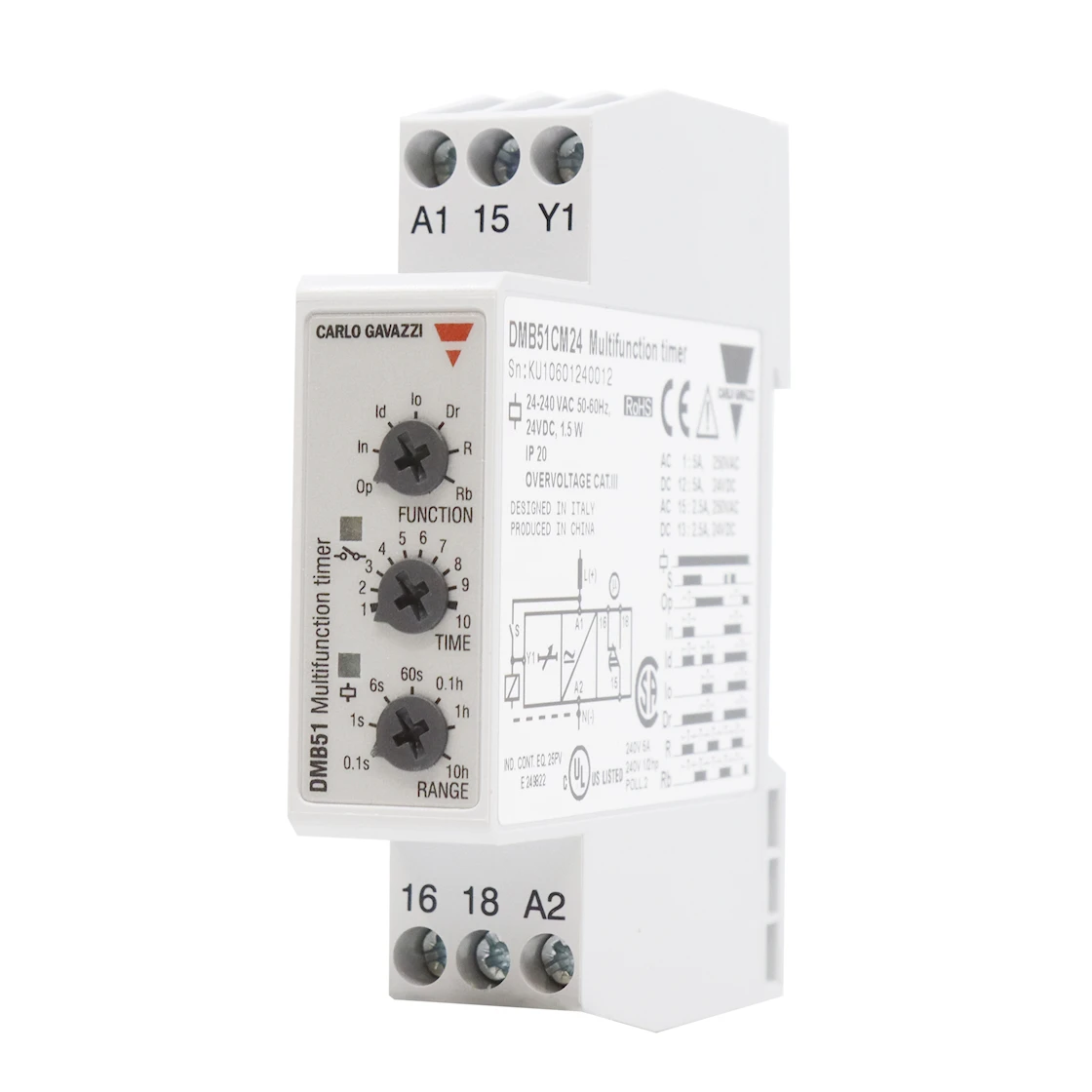

Tidrelä multifunktion
TRM51
Elektroniskt multispänningstidrelä med 9 funktionsval och 7 tidsområdesval med steglös inställning mellan 0,1 sekund–100 timmar. Tidrelät är försett med driftläges indikering och har växlande reläutgång. Funktionen aktiveras via extern styrning av till exempel tryckknapp eller annan styrpuls. Funktionen Op samt In, kan även fås via bygling av A1 och Y1.
Dr
Frånslagsfördröjd – impuls via ”S” (Y1)
Io
Frånslagsfördröjd – vid öppen ”S” (Y1)
In1
Frånslagsfördröjd – ”S” sluten (Y1)
In2
Frånslagsfördröjd – ”S” sluten (Y1)
Op1
Tillslagsfördröjd – impuls via ”S” (Y1)
Op2
Tillslagsfördröjd – via manöverspänning (Y1+A1)
Id
Dubbel frånslagsfördröjning – via puls/spänning mot Y1
R
Symmetrisk takt – ON-OFF-ON…
Rb
Symmetrisk takt – OFF-ON-OFF…
Kopplingsschema: OBS! Om TRM51 ska användas med trappautomatsfunktion måste tryckknapp med separat neutral ledarmatning för glimlampan användas.
